Γιατί είναι σημαντικά τα μονωτικά υλικά στους μετασχηματιστές;
Τα μονωτικά υλικά των μετασχηματιστών διαχωρίζουν τα αγώγιμα εξαρτήματα, βοηθούν στον έλεγχο του ηλεκτρικού στρες και παρέχουν μηχανική υποστήριξη κατά την κατασκευή και τη λειτουργία.
Διαφορετικά υλικά επιτελούν διαφορετικές λειτουργίες. Η κατάλληλη επιλογή εξαρτάται από τον σχεδιασμό του μετασχηματιστή, τις απαιτήσεις τάσης, τη θερμοκρασία λειτουργίας, το μονωτικό σύστημα και τη διαδικασία κατασκευής.
Στα κοινά υλικά περιλαμβάνονται μονωτικό χαρτί για ηλεκτρικές εφαρμογές, πρεσσαριστό χαρτόνι, πολυεστερική μεμβράνη, πολυιμιδική μεμβράνη, σύνθετα μονωτικά υλικά και αυτοκόλλητη μονωτική ταινία για ηλεκτρικές εφαρμογές.
1. Μονωτικό χαρτί για ηλεκτρικές εφαρμογές
Το μονωτικό χαρτί για ηλεκτρικές εφαρμογές χρησιμοποιείται ευρέως στα συστήματα περιέλιξης μετασχηματιστών, ιδιαίτερα σε μετασχηματιστές εμβαπτισμένους σε λάδι.
Στους κοινούς τύπους περιλαμβάνονται:
Μονωτικό χαρτί Kraft: Χρησιμοποιείται για περιτύλιξη αγωγών και μόνωση περιέλιξης.
Χαρτί κρεπ: Εύκαμπτο χαρτί που χρησιμοποιείται γύρω από καλώδια και ακανόνιστα σχήματα.
Χαρτί με διαμάντια (DDP): Χαρτί επικαλυμμένο με ρητίνη που μπορεί να συνδέσει μονωτικά στρώματα κατά τη διάρκεια μιας καθορισμένης διαδικασίας σκλήρυνσης.
Αυτά τα υλικά επιλέγονται σύμφωνα με τη δομή περιέλιξης, τις ηλεκτρικές απαιτήσεις και τη συμβατότητα με το μονωτικό σύστημα του μετασχηματιστή.
2. Πρεσσαριστό χαρτόνι μετασχηματιστή
Το πρεσσαριστό χαρτόνι μετασχηματιστή είναι ένα άκαμπτο μονωτικό υλικό με βάση την κυτταρίνη.
Μπορεί να επεξεργαστεί σε εξαρτήματα όπως αποστάτες, κυλίνδρους, διαφράγματα και δομές στήριξης. Εκτός από την ηλεκτρική μόνωση, βοηθά στη διατήρηση της απόστασης και της μηχανικής σταθερότητας εντός του μετασχηματιστή.
Το πρεσσαριστό χαρτόνι διαφέρει από την αυτοκόλλητη μονωτική ταινία. Γενικά χρησιμοποιείται όπου απαιτούνται παχύτερα, διαμορφωμένα ή φέροντα φορτίο μονωτικά εξαρτήματα.
3. Φιλμ PET Πολυεστέρα
Το φιλμ PET είναι ένα ευρέως χρησιμοποιούμενο μονωτικό υλικό για ηλεκτρικές εφαρμογές λόγω της διαστατικής του σταθερότητας, της μηχανικής αντοχής και των ηλεκτρικών μονωτικών του ιδιοτήτων.
Η αυτοκόλλητη ταινία μόνωσης με βάση το PET μπορεί να χρησιμοποιηθεί για:
Μόνωση περιέλιξης και στρώματος
Περιτύλιξη πηνίου
Μόνωση περιθωρίου
Διαχωρισμός εξαρτημάτων
Στερέωση μονωτικού υλικού
Για αυτοκόλλητη ταινία PET, ο τύπος της κόλλας, το συνολικό πάχος και οι συνθήκες εφαρμογής επηρεάζουν επίσης την απόδοση του προϊόντος.
4. Φιλμ PI / Πολυιμιδίου
Το φιλμ πολυιμιδίου (PI) χρησιμοποιείται σε ηλεκτρικές εφαρμογές που απαιτούν υψηλότερη θερμοκρασιακή ικανότητα από ό,τι μπορούν να παρέχουν πολλές συμβατικές κατασκευές πολυεστέρα.
Η ταινία PI μπορεί να εξεταστεί για επιλεγμένα εξαρτήματα μετασχηματιστή και άλλες εφαρμογές ηλεκτρικής μόνωσης με απαιτητικές θερμικές απαιτήσεις.
Η πραγματική καταλληλότητα εξαρτάται από την πλήρη κατασκευή της ταινίας, συμπεριλαμβανομένης της κόλλας, του πάχους και των καθορισμένων συνθηκών λειτουργίας.
5. Σύνθετα μονωτικά υλικά
Τα σύνθετα υλικά συνδυάζουν δύο ή περισσότερα υλικά για να επιτύχουν μια ισορροπία ιδιοτήτων.
Παραδείγματα περιλαμβάνουν φιλμ PET ελασματοποιημένο με μη υφαντό μονωτικό υλικό και άλλα σύνθετα υλικά με βάση φιλμ.
Ανάλογα με την κατασκευή, αυτά τα υλικά μπορούν να παρέχουν έναν συνδυασμό ηλεκτρικής μόνωσης, ευελιξίας, μηχανικής υποστήριξης και αντοχής σε ζημιές κατά τον χειρισμό.
Η σύνθετη μη υφαντή ταινία PET μπορεί να εξεταστεί για επιλεγμένες εφαρμογές διαφραγμάτων, περιτύλιξης και μόνωσης μετασχηματιστή.
6. Μονωτική ταινία για ηλεκτρικές εφαρμογές
Η μονωτική ταινία για ηλεκτρικές εφαρμογές χρησιμοποιείται σε διάφορες διαδικασίες κατασκευής μετασχηματιστών, συμπεριλαμβανομένης της περιτύλιξης, της στερέωσης, του διαχωρισμού και της προστασίας μόνωσης.
Διαφορετικοί τύποι ταινιών εξυπηρετούν διαφορετικούς σκοπούς.
Τύπος ταινίας
Τυπικές εφαρμογές
Ταινία PET / Mylar
Μόνωση περιέλιξης, περιτύλιξη και διαχωρισμός
Ταινία PI / Kapton
Επιλεγμένες εφαρμογές μόνωσης υψηλότερης θερμοκρασίας
Σύνθετη μη υφαντή ταινία PET
Εφαρμογές σύνθετης μόνωσης και διαφραγμάτων
Ταινία PET Σιλικόνης
Εφαρμογές που απαιτούν κατάλληλο σύστημα κόλλας σιλικόνης
Ταινία από ύφασμα fiberglass
Μηχανική ενίσχυση και ηλεκτρική μόνωση
Αυτά είναι γενικά παραδείγματα εφαρμογών, όχι καθολικές εγκρίσεις. Κάθε ταινία πρέπει να αξιολογείται έναντι των απαιτήσεων του προοριζόμενου μονωτικού συστήματος του μετασχηματιστή.
7. Πώς να επιλέξετε το σωστό μονωτικό υλικό για μετασχηματιστές
Πριν επιλέξετε ένα μονωτικό υλικό, λάβετε υπόψη τους ακόλουθους παράγοντες.
Ηλεκτρική απόδοση: Επιβεβαιώστε την απαιτούμενη τάση διάσπασης, την διηλεκτρική αντοχή και τις διαστάσεις μόνωσης.
Αντοχή σε θερμοκρασία: Αξιολογήστε τη θερμοκρασία λειτουργίας και τη διαδικασία κατασκευής, συμπεριλαμβανομένων τυχόν σταδίων θέρμανσης, σκλήρυνσης ή εμποτισμού.
Μηχανικές απαιτήσεις: Λάβετε υπόψη την αντοχή σε εφελκυσμό, την ευελιξία, τη διαστατική σταθερότητα και την αντοχή σε ζημιές κατά τον χειρισμό.
Συμβατότητα υλικών: Επιβεβαιώστε τη συμβατότητα με λάδι μετασχηματιστή, βερνίκι, ρητίνη ή άλλες ουσίες, εάν η εφαρμογή περιλαμβάνει επαφή ή εμποτισμό.
Διαστάσεις: Ελέγξτε το πάχος, το πλάτος, το μήκος και τον διαθέσιμο χώρο εγκατάστασης.
Διαδικασία κατασκευής: Προσδιορίστε εάν το υλικό θα εφαρμοστεί χειροκίνητα, θα τυλιχτεί αυτόματα, θα κοπεί σε λωρίδες, θα ελασματοποιηθεί ή θα κοπεί με μήτρα.
Για αυτοκόλλητες ταινίες, η πρόσφυση πρέπει επίσης να δοκιμαστεί στο πραγματικό υπόστρωμα υπό σχετικές συνθήκες επεξεργασίας.
8. Προσαρμοσμένη μονωτική ταινία μετασχηματιστή από την LY

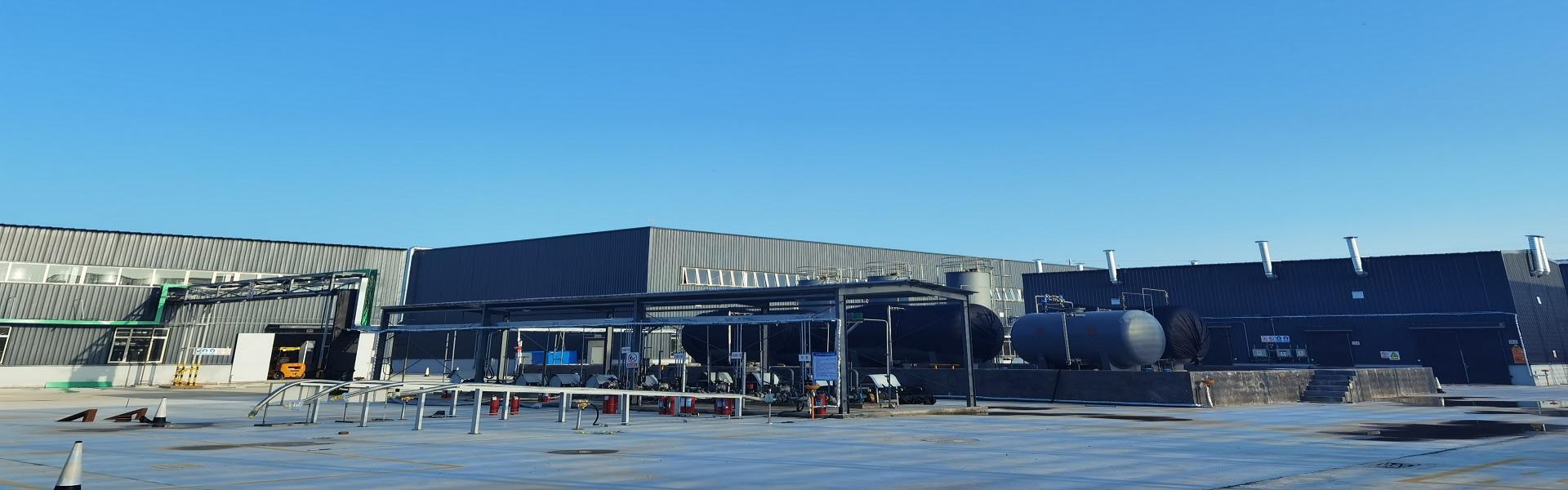

Η Changshu Liangyi Tape Industrial Co., Ltd. είναι κατασκευαστής πηγής που ειδικεύεται σε βιομηχανικές μονωτικές ταινίες για ηλεκτρικές εφαρμογές.
Οι δυνατότητες παραγωγής μας περιλαμβάνουν:
Επικάλυψη κόλλας → Επανατύλιξη → Κοπή σε λωρίδες → Επιθεώρηση → Συσκευασία
Η γκάμα των προϊόντων μας περιλαμβάνει:
Μονωτική ταινία PET / Mylar
Ταινία PI / Kapton
Σύνθετη μη υφαντή ταινία PET
Ταινία PET Σιλικόνης
Ταινία από ύφασμα fiberglass για ηλεκτρική μόνωση
Μπορούμε να προσαρμόσουμε κατάλληλα προϊόντα ταινιών σύμφωνα με τα απαιτούμενα πλάτη, πάχη, μήκη, χρώματα, συστήματα κόλλας και προδιαγραφές ρολών.
Για τους κατασκευαστές μετασχηματιστών, εστιάζουμε επίσης στην ποιότητα των τελικών ρολών, συμπεριλαμβανομένης της ακρίβειας κοπής, της πυκνότητας περιέλιξης, της επιπεδότητας και της σταθερότητας του ρολού.
Συμπέρασμα
Η κατασκευή μετασχηματιστών απαιτεί ένα συντονισμένο μονωτικό σύστημα παρά ένα μόνο υλικό.
Το μονωτικό χαρτί και το πρεσσαριστό χαρτόνι παρέχουν σημαντικές λειτουργίες περιέλιξης και δομικής μόνωσης, ενώ το φιλμ PET, το φιλμ PI, τα σύνθετα υλικά και οι μονωτικές ταινίες για ηλεκτρικές εφαρμογές εξυπηρετούν διαφορετικές εφαρμογές.
Η σωστή επιλογή εξαρτάται από τις ηλεκτρικές, θερμικές, μηχανικές, διαστατικές και κατασκευαστικές απαιτήσεις του μετασχηματιστή.
Ψάχνετε για μονωτική ταινία μετασχηματιστή; Επικοινωνήστε με την LY με το απαιτούμενο υλικό, πάχος, πλάτος, μήκος, εφαρμογή και ποσότητα για να συζητήσετε μια προσαρμοσμένη λύση.
